جميع برامج الجيتاج J-TAG INTERFACE موسوعة كل الشروحات
╣◄ مفهوم الجيتاج J-TAG INTERFACE►╠
الجيتاج J-TAG Interface هو برنامج يتعامل مع بر وسيسور
الجهاز لإعادة برمجة الفلاش أو قراءته أو حفظ معلوماته
يعني أول شيء اشتراء أو حتى عمل وصلة جيتاج J-TAG مناسبة
لبر وسيسور الجهاز وسنذكر هذا في الشرح لاحقا.
╣◄ متى نستعمل J-TAG وفي أي حالة من الأعطال ►╠
نستعمل الجيتاج JTAG عندما نمرر باتش بالخطأ للجهاز يحدث عنه تلف في
جميع بيانات الفلاش وملفات البرامج التشغيلية للجهاز بالإضافة يقوم الفلاش
بنقل بعض الملفات للبر وسيسور ومنها لم يعد يعمل الجهاز أو يكتب الجهاز
على الواجهة الأمامية كلمة on أو يعمل شرط أو يغلق على أي حرف
أو يضيء ولكن لايدخل على البرمجة… إلى أخره…..
ملاحظة هامة :
مع العلم لا نستطيع تمرير أي باتش أو سوفت للجهاز بالكابل العادي عند تغيّير
فلاشه تالفة بأخرى سليمة. ويجب برمجتها قبل تركيبها في الجهاز
╣◄ من ميزات الجيتَـاج J-TAG ►╠
من ميزات الجيتاج : أنها سهلة الصنع كما أنها رخيصة الثمن بالمقارنة مع
مبرمج الفلاشات. ربح للوقت في الاستعمال والمحا فضة على الرسيفر
عكس Programmer الذي يمكن إتلاف الفلاش أو الرسيفر
بكثرة إزالته وتركيبه بعد البرمجة.
أيضا يمكن إضافة العديد من الفلاشات وخاصة الجديدة منها بإضافتها
لبرنامج تشغيلها مثل Jkeys – JtagUP وغيرها…..
╣◄ طريقة التوصيل وربط الجيتَـاج J-TAG ►╠
أولا : أما عن مكان ربط الجيتاج مع الكمبيوتر والجهاز فهو : عن طريق
كابل متوازي Câble Parallèle Mal / Femel 25PIN
يوصل مع منقذ الطباعة Port Imprimante
ثانيا : فهناك عدة أماكن ربط الجيتاج J-TAG في داخل الجهاز .
وهذه صورة توضيحية لأماكن توصيل وربط الجيتاج
كمثال لذلك
ثالثا : وهناك من الأجهزة التي ليست بها أماكن للربط. لكن بها مناطق
لحام الأسلاك لربط الجيتاج فوق بوردة الجهاز
وللأسف هناك من الأجهزة التي لا تتوفر لها أماكن لربط الجيتاج ولا تستعمل
معها إنما يتم تمريرها مباشرة لأطراف البر وسيسور.
هذا نموذج لأماكن ربط الجيتاج كمثال لذلك
وهذا نموذج ومثال آخر لربط الجيتاج مباشرة في أطراف البر وسيسور
╣◄ الملفات اللازمة لاستعمال الجيتَـاج J-TAG ►╠
نستعمل لذلك ملف الفلاش أو ما يعرف بالدانب Flash Dump الخاص
بالجهاز وكل جهاز له ملف دانب Dump الخاص به وبرنامج Jkeys
بآخر إصدار وبأكثر تعاريف فلاشات ممكنة .
╣◄ مع أي أجهزة تستعمل الجيتَـاج J-TAG ►╠
تستعمل مع أغلب الأجهزة الحديثة وللتوضيح أكتر فهي تعمل
مع جميع الأجهزة التي تحمل بروسي سور من نوع ;
STI5508
STI5516
STI5517
وأهمهم STI5518
╣◄ مفهوم الجيتاج J-TAG INTERFACE►╠
الجيتاج J-TAG Interface هو برنامج يتعامل مع بر وسيسور
الجهاز لإعادة برمجة الفلاش أو قراءته أو حفظ معلوماته
يعني أول شيء اشتراء أو حتى عمل وصلة جيتاج J-TAG مناسبة
لبر وسيسور الجهاز وسنذكر هذا في الشرح لاحقا.
╣◄ متى نستعمل J-TAG وفي أي حالة من الأعطال ►╠
نستعمل الجيتاج JTAG عندما نمرر باتش بالخطأ للجهاز يحدث عنه تلف في
جميع بيانات الفلاش وملفات البرامج التشغيلية للجهاز بالإضافة يقوم الفلاش
بنقل بعض الملفات للبر وسيسور ومنها لم يعد يعمل الجهاز أو يكتب الجهاز
على الواجهة الأمامية كلمة on أو يعمل شرط أو يغلق على أي حرف
أو يضيء ولكن لايدخل على البرمجة… إلى أخره…..
ملاحظة هامة :
مع العلم لا نستطيع تمرير أي باتش أو سوفت للجهاز بالكابل العادي عند تغيّير
فلاشه تالفة بأخرى سليمة. ويجب برمجتها قبل تركيبها في الجهاز
╣◄ من ميزات الجيتَـاج J-TAG ►╠
من ميزات الجيتاج : أنها سهلة الصنع كما أنها رخيصة الثمن بالمقارنة مع
مبرمج الفلاشات. ربح للوقت في الاستعمال والمحا فضة على الرسيفر
عكس Programmer الذي يمكن إتلاف الفلاش أو الرسيفر
بكثرة إزالته وتركيبه بعد البرمجة.
أيضا يمكن إضافة العديد من الفلاشات وخاصة الجديدة منها بإضافتها
لبرنامج تشغيلها مثل Jkeys – JtagUP وغيرها…..
╣◄ طريقة التوصيل وربط الجيتَـاج J-TAG ►╠
أولا : أما عن مكان ربط الجيتاج مع الكمبيوتر والجهاز فهو : عن طريق
كابل متوازي Câble Parallèle Mal / Femel 25PIN
يوصل مع منقذ الطباعة Port Imprimante
ثانيا : فهناك عدة أماكن ربط الجيتاج J-TAG في داخل الجهاز .
وهذه صورة توضيحية لأماكن توصيل وربط الجيتاج
كمثال لذلك
ثالثا : وهناك من الأجهزة التي ليست بها أماكن للربط. لكن بها مناطق
لحام الأسلاك لربط الجيتاج فوق بوردة الجهاز
وللأسف هناك من الأجهزة التي لا تتوفر لها أماكن لربط الجيتاج ولا تستعمل
معها إنما يتم تمريرها مباشرة لأطراف البر وسيسور.
هذا نموذج لأماكن ربط الجيتاج كمثال لذلك
وهذا نموذج ومثال آخر لربط الجيتاج مباشرة في أطراف البر وسيسور
╣◄ الملفات اللازمة لاستعمال الجيتَـاج J-TAG ►╠
نستعمل لذلك ملف الفلاش أو ما يعرف بالدانب Flash Dump الخاص
بالجهاز وكل جهاز له ملف دانب Dump الخاص به وبرنامج Jkeys
بآخر إصدار وبأكثر تعاريف فلاشات ممكنة .
╣◄ مع أي أجهزة تستعمل الجيتَـاج J-TAG ►╠
تستعمل مع أغلب الأجهزة الحديثة وللتوضيح أكتر فهي تعمل
مع جميع الأجهزة التي تحمل بروسي سور من نوع ;
STI5508
STI5516
STI5517
وأهمهم STI5518
و بالطبع أن تكون الفلاشة معرفة في برنامج Jkeys أو شبيهة لها
و هنا سنجد حالات الفلاشات المحمية بأنواعها
لكن ليست أغلبها
و هنا سنجد حالات الفلاشات المحمية بأنواعها
لكن ليست أغلبها
الشرح بالصور
إضغط هنا للتحميل
╣◄ المكونات والأدوات اللازمة لصناعة وصلة الجيتاج ►╠
الشرح بالصور
إضغط هنا للتحميل
الشرح بالصور
إضغط هنا للتحميل
الشرح بالصور
إضغط هنا للتحميل
الشرح بالصور
إضغط هنا للتحميل
الشرح بالصور
إضغط هنا للتحميل
إضغط هنا للتحميل
╣◄ المكونات والأدوات اللازمة لصناعة وصلة الجيتاج ►╠
أصنع كابل الجيتاج بنفسك
خمسة (5) مقاومات من فئة 100Ω واحد (1) كونك تور أو رابط 20 PIN
واحد (1) كونك تور طباعة ذكر 25 بن واحد (1) كابل طباعة 25 PIN
و عدد (6) أسلاك بطول 10 إلى 15 سم
واحد (1) كونك تور طباعة ذكر 25 بن واحد (1) كابل طباعة 25 PIN
و عدد (6) أسلاك بطول 10 إلى 15 سم
خمسة مقاومات من فئة 100Ω أو 150Ω أوم
كونك تور طباعة ذكر Connecteur LPT 25 PIN
الأرقام مرقمة ومطبوعة على ألكونك تور
كابل متوازي أنتي ذكر Câble Parallèle 25 PIN
كونك تور أو رابط Connecteur 20 PIN
╣◄ رسم مخطط للجيتاج لأغلب الأجهزة ►╠
╣◄ مخطط عام لصناعة دائرة متكاملة للجيتاج ►╠
إضغط هنا للتحميل
╣◄ مراحل كيفية تركيب القطع لوصلة الجيتاج ►╠
نقوم بلحام المقاومات والأسلاك الخمسة بنفس الطريقة مع كونك تور الطباعة
في الأطراف (2) (3) (4) (5) (13) ثم نقوم بلحام الأطراف الأخرى
(18) (19) (20) (21) (22) (23) (24) (25) لبعضهم مع
بعض ويتم توصيلهم مع السلك السادس (6) لأنها
خط أرضي GND
╣◄ نهاية المرحلة الأخيرة لصناعة وصلة الجيتاج ►╠
كما نقترح اعتماد الألوان أو ربط الأسلاك بقطعة ورقية نحدد أسمائها بواسطة
لاصق شفاف لوصلة الجيتاج ثم نقوم بقفل ألكونك تور بعد تثبيت المقاومات
بالداخل وأطراف الأسلاك تبقئ معرّاة لكي نقوم بلحامها في الأماكن
المخصصة لربط الجيتاج فوق بوردة الرسيفر
╣◄ وأخيرا هذا الشكل النهائي لوصلة الجيتاج ►╠
╣◄ ملاحظة : بالنسبة لكونك تور 20 PIN ►╠
ألكونك تور 20 PIN يستعمل فقط عند وجود مأخذ مقابل له على بوردة الرسيفر
وفي عدم وجود المأخذ لا نستعمله ونترك نهاية الأسلاك حرّة معراة ونقوم
بلحامها مباشرة في أمكانها المخصصة حسب المخطط الموافق
لعدد أماكن الربط على بوردة الرسيفر
نقوم بلحام المقاومات والأسلاك الخمسة بنفس الطريقة مع كونك تور الطباعة
في الأطراف (2) (3) (4) (5) (13) ثم نقوم بلحام الأطراف الأخرى
(18) (19) (20) (21) (22) (23) (24) (25) لبعضهم مع
بعض ويتم توصيلهم مع السلك السادس (6) لأنها
خط أرضي GND
╣◄ نهاية المرحلة الأخيرة لصناعة وصلة الجيتاج ►╠
كما نقترح اعتماد الألوان أو ربط الأسلاك بقطعة ورقية نحدد أسمائها بواسطة
لاصق شفاف لوصلة الجيتاج ثم نقوم بقفل ألكونك تور بعد تثبيت المقاومات
بالداخل وأطراف الأسلاك تبقئ معرّاة لكي نقوم بلحامها في الأماكن
المخصصة لربط الجيتاج فوق بوردة الرسيفر
╣◄ وأخيرا هذا الشكل النهائي لوصلة الجيتاج ►╠
╣◄ ملاحظة : بالنسبة لكونك تور 20 PIN ►╠
ألكونك تور 20 PIN يستعمل فقط عند وجود مأخذ مقابل له على بوردة الرسيفر
وفي عدم وجود المأخذ لا نستعمله ونترك نهاية الأسلاك حرّة معراة ونقوم
بلحامها مباشرة في أمكانها المخصصة حسب المخطط الموافق
لعدد أماكن الربط على بوردة الرسيفر
إضغط هنا للتحميل
طريقة ربط الجيتاج على بوردة الرسيفر وهذا رسم شامل
لأغلب الأجهزة تقريبا
رسم بياني لعدد أماكن ربط الجيتاج في الجهاز 10 PIN
رسم بياني لعدد أماكن ربط الجيتاج في الجهاز 14 PIN
رسم بياني لعدد أماكن ربط الجيتاج في الجهاز 16 PIN
رسم بياني لعدد أماكن ربط الجيتاج في الجهاز 18 PIN
رسم بياني لعدد أماكن ربط الجيتاج في الجهاز 20 PIN
إضغط هنا للتحميل
* ربط الجيتاج بالجهاز مع شرح برنامج Jkeys *
يتم لحام أسلاك وصلة الجيتاج على بوردة الرسيفر في الأماكن المخصصة
للربط كما هو بالشكل ثم نقوم بتوصيل كابل الطباعة بالحاسوب

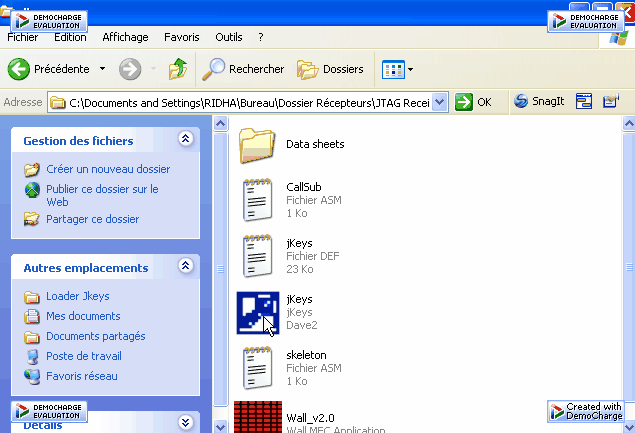

ثم نفتح برنامج Jkeys لتعديل وضبط إعدادات المنفذ
Parallèle Port
طريقة استعمال برنامج Jkeys
أول خطوة تقوم بها عند فتح البرنامج هي ضبط الإعدادات
عندما تفتح البرنامج ستظهر لك هذه النافذة لا تقلق
نضغط على OK
ثم أضغط على File
ومنها نختار Préférences ثم نضغط OK
هنا نحدد الخيارات ونختار خاصية المنفذ Parallèle Port
نضغط OK ثم نضغط للخروج Cancel
بالصورة المتحركة Démonstration
إضغط هنا للتحميل
الآن نأتي لكيفية قراءة الفلاش وحفظ الملف
أولا : نفتح برنامج Jkeys D2
نوصل الجهاز بالكهرباء . ونضغط Detect سيقوم الجيتاج
بالتعرف تلقائيا على البر وسيسور الخاص بالجهاز
وهنا : STI5518MVB-X
نضغط IRD Model ومنها نختار 4900
بعد تعديل الخيارات نضغط Flash Programming
تظهر لنا هذه النافذة نواصل بالضغط على OK
لقراءة الفلاش نضغط على Read
من هذه النافذة يطلبنا بتسجيل ملف الفلاش وحفظه
جاري قراءة الفلاش ننتظر إلى النهاية
نهاية قراءة الفلاش بنجاح نضغط OK ثم نغلق برنامج الجيتاج
إضغط هنا للتحميل
* شرح إعادة شحن الفلاش بعد إتلافه بملف خاطئ *
نفتح برنامج Jkeys D2 نوصل الجهاز بالكهرباء
ومنها نضغط Detect
ومنها نضغط Detect
* سنقوم الآن بفتح برنامج Wall *
أول ما ستقوم بفتحه ستظهر لك هذه الرسالة
أضغط على OK
أضغط على OK
هنا يجب علينا أن نعمل ريسيت وكرر هذه العملية ثلاثة مرات كما هو بالصورة
أضغط ثلاثة مرات على Reset E-JTAG وفي كل مرة يتم تلاشي
رسالة الخطأ التي تظهر في المثلث الأصفر بالضغط علي OK
أضغط ثلاثة مرات على Reset E-JTAG وفي كل مرة يتم تلاشي
رسالة الخطأ التي تظهر في المثلث الأصفر بالضغط علي OK
بعد إتمام الرسيت نضغط على OK كما هو بالصورة
إبقي برنامج Wall مفتوح وأرجع مرة أخرى
إلى برنامج Jkeys D2
إلى برنامج Jkeys D2
سنقوم حاليا بمسح الفلاش نضغط Erase
كما هو موضح في الشكل
كما هو موضح في الشكل
تظهر لنا هذه الرسالة نواصل بالضغط على OK
هنا يتم عملية مسح الفلاش ننتظر إلى النهاية
جاري عملية مسح الفلاش ننتظر إلى النهاية . وللكتابة على الفلاش
وشحنها نضغط على Program
وشحنها نضغط على Program
تظهر لنا هذه الرسالة نواصل بالضغط على OK لنحضر
الفلاش من على الحاسوب
الفلاش من على الحاسوب
من هنا اختيار ملف الفلاش المناسب للجهاز
ثم نضغط على Open
ثم نضغط على Open
هنا يتم التحميل وشحن الفلاش ننتظر إلى النهاية
نهاية شحن الفلاش بنجاح نضغط على OK ثم نغلق
برنامج Jkeys وبارنامج Wall
برنامج Jkeys وبارنامج Wall
